درک مبادلات اصلی در طراحی قالب تزریق

فشار برای کاهش هزینه ها بدون به خطر انداختن کیفیت قطعه

دنیای تولید همیشه بین هزینه‌ای که برای ساخت قالب‌ها در ابتدا هزینه می‌کند و میزان ماندگاری آنها در طول زمان گیر کرده است. قالب‌های آلومینیومی در مقایسه با قالب‌های فولادی در هزینه‌های اولیه صرفه‌جویی می‌کنند، چیزی حدود 40 تا 60 درصد ارزان‌تر برای شروع. اما نکته اینجاست: این قالب‌های آلومینیومی دوام زیادی ندارند، بنابراین وقتی شرکت‌ها باید بیش از نیم میلیون قطعه را اجرا کنند، پس‌انداز به سرعت از بین می‌رود. اگرچه راه هایی برای کاهش هزینه های ابزار وجود دارد. انتخاب مواد مناسب و ساده کردن شکل قطعات می تواند معجزه کند. فقط باید به دقت به محل سایش دقت کنید و قبل از تصمیم گیری دقیقاً متوجه شوید که چند قطعه ساخته می شود. به هر حال اکثر مغازه ها این تعادل را پس از چند بار آزمایشی پیدا می کنند.

چگونه تصمیمات طراحی بر هزینه و عملکرد تأثیر می گذارد

زمانی که ضخامت دیواره بیش از 15 درصد نسبت به آنچه مشخص شده است متفاوت باشد، معمولاً بین 20 تا 35 درصد زمان اضافی به هر چرخه تولید اضافه می کند و قطعات را مستعد مشکلات تاب برداشتن می کند. تحقیقات اخیر که به بررسی قطعات خودرو پرداخته است، چیز جالبی را نشان می‌دهد - شرکت‌هایی که زمان زیادی را صرف قرار دادن درست دروازه‌ها و اصلاح سیستم‌های رانر خود کرده‌اند، شاهد کاهش حدود 18 درصدی ضایعات بودند و تقریباً هفتاد و دو هزار دلار در سال در تعمیر و نگهداری ابزار صرفه‌جویی کردند. چیزی که واقعا جالب است این است که چقدر تلاش کمی در مرحله برنامه ریزی انجام شد، فقط حدود چهارده ساعت اضافی برای مهندسان در طول کار طراحی. این سرمایه‌گذاری کوچک با در نظر گرفتن تمام پولی که بعداً در فرآیندهای تولید پس‌انداز می‌شود، سود زیادی دارد.

تراز کردن DFM با مدل‌سازی هزینه چرخه عمر برای صرفه‌جویی درازمدت

وقتی شرکت‌ها اصول طراحی برای تولیدپذیری یا DFM را در کنار تجزیه و تحلیل هزینه مالکیت کل خود به کار می‌گیرند، از انتخاب‌های کوته‌بینانه که منجر به هزینه‌های بیشتر در تولید می‌شود، اجتناب می‌کنند. دریافت ورودی از تیم های تولیدی درست در مرحله طراحی، تغییرات ابزار را حدود دو سوم کاهش می دهد. در عین حال، قطعات تمایل به سازگاری بیشتری دارند که هنگام پیروی از بهترین روش‌ها برای قالب‌گیری تزریقی بسیار مهم است. این ترکیب برای خطوط پایین نیز معجزه می کند. زمانی که به چرخه‌های تولید پنج ساله نگاه می‌کنند، تولیدکنندگان به‌جای تکیه بر روش‌های قدیمی کاهش هزینه‌ها، معمولاً حدود 22 درصد کاهش قیمت هر قطعه را مشاهده می‌کنند.

بهینه سازی طراحی قالب از طریق طراحی برای قابلیت ساخت (DFM)

به حداقل رساندن Undercuts و پیچیدگی قطعه برای کاهش هزینه های ابزار

هندسه قطعات ساده شده با کمترین کاهش هزینه های ابزارآلات را تا 30 درصد کاهش می دهد و در عین حال طول عمر قالب را بهبود می بخشد. یک مطالعه قالب‌گیری تزریقی در سال 2024 نشان داد که حذف ویژگی‌های پیچیده مانند اقدامات جانبی، زمان ماشین‌کاری را تا 22 درصد کاهش می‌دهد و نرخ ضایعات را تا 15 درصد در تولید با حجم بالا کاهش می‌دهد.

استفاده از زوایای پیش نویس و ضخامت یکنواخت دیوار برای افزایش کیفیت و خروج

زاویه کشش 1 تا 3 درجه، قابلیت اطمینان پرتاب قطعه را بهبود می بخشد و 40 درصد وقفه های چرخه را در قطعات خودرو کاهش می دهد. ضخامت یکنواخت دیوار ≤4 میلی متر از عیوب تاب برداشتن جلوگیری می کند، به طوری که سازندگان در هنگام رعایت این استاندارد، 18 درصد رد کیفیت کمتر را گزارش می دهند.

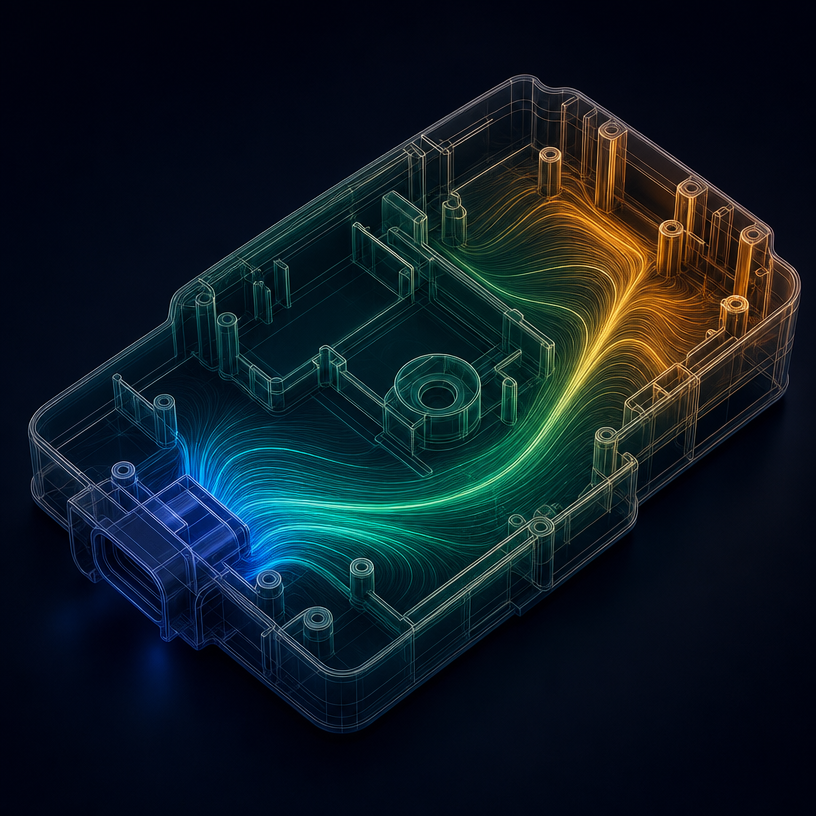

استفاده از ابزارهای شبیه سازی برای جلوگیری از بازنگری های طراحی پرهزینه

نرم افزار تجزیه و تحلیل جریان قالب عیوب احتمالی را زود شناسایی می کند و تکرار نمونه اولیه را تا 55 درصد کاهش می دهد. تجزیه و تحلیل صنعت نشان می‌دهد که طراحی‌های هدایت‌شونده شبیه‌سازی در مقایسه با روش‌های سنتی آزمون و خطا، ۱۲ درصد زمان‌های چرخه سریع‌تر و ۲۱ درصد مصرف انرژی کمتری دارند.

انتخاب مواد: متعادل کردن هزینه اولیه و دوام طولانی مدت

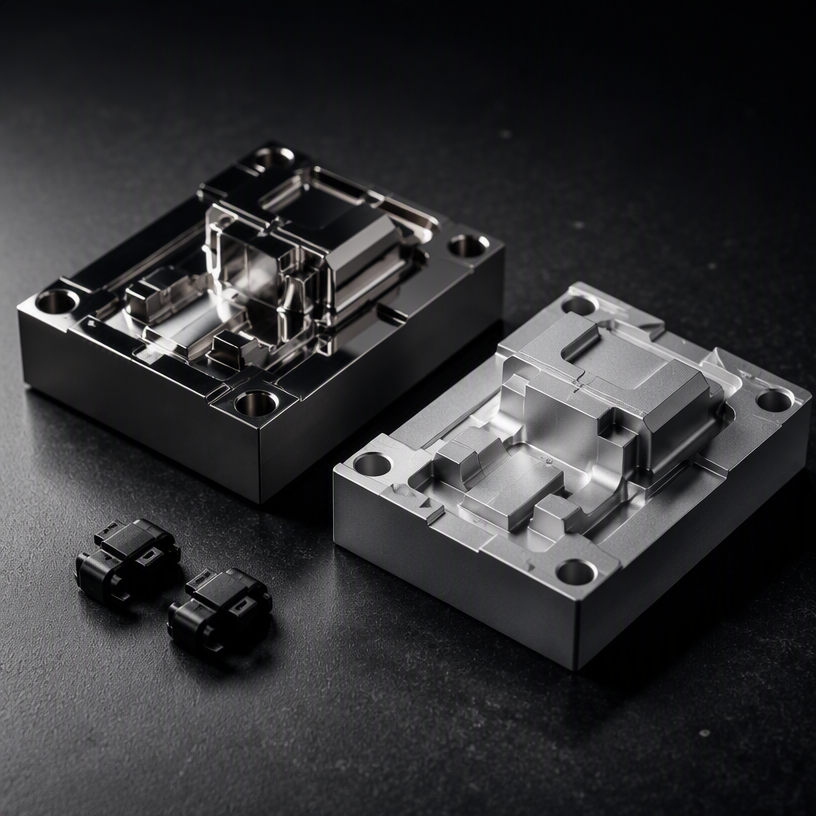

قالب‌های آلومینیوم در مقابل فولاد: معاوضه در هزینه، زمان تولید و طول عمر

قالب‌های آلومینیومی 40 تا 60 درصد هزینه‌های اولیه کمتر و 2 تا 3 هفته زمان تحویل سریع‌تر را در مقایسه با ابزارآلات فولادی ارائه می‌کنند که آنها را برای نمونه‌سازی و تولید کوتاه‌مدت ایده‌آل می‌کند. با این حال، قالب های فولادی معمولاً بیش از 500000 چرخه را در مقابل طول عمر 100000 چرخه آلومینیوم در سناریوهای تولید با حجم بالا تحمل می کنند.

هزینه کل مالکیت پیامدهای انتخاب مواد قالب

تجزیه و تحلیل هزینه واقعی فراتر از قیمت خرید است - قالب‌های فولادی 35 تا 50 درصد هزینه کل کمتر به ازای هر 100 هزار قطعه را با در نظر گرفتن فواصل نگهداری و فرکانس تعویض ابزار نشان می‌دهند (گزارش هزینه چرخه عمر). این مزیت دوام هنگام پیش‌بینی افق‌های تولید بیش از 5 سال حیاتی می‌شود.

پس انداز کوتاه مدت در مقابل مقاومت درازمدت سایش در تولید با حجم بالا

در حالی که آلومینیوم کاهش فوری بودجه را فراهم می کند، تولیدکنندگانی که سالانه بیش از 500 هزار دستگاه تولید می کنند، به دلیل سایش سریع، 18 تا 25 درصد هزینه های سالانه ابزارآلات بالاتر را در معرض خطر قرار می دهند. پردازنده‌هایی که از قالب‌های فولادی استفاده می‌کنند، هزینه‌های هر قطعه را 0.3 تا 0.8 سنت در تولید پایدار از طریق کاهش زمان خرابی و کیفیت قطعه ثابت کاهش می‌دهند.
